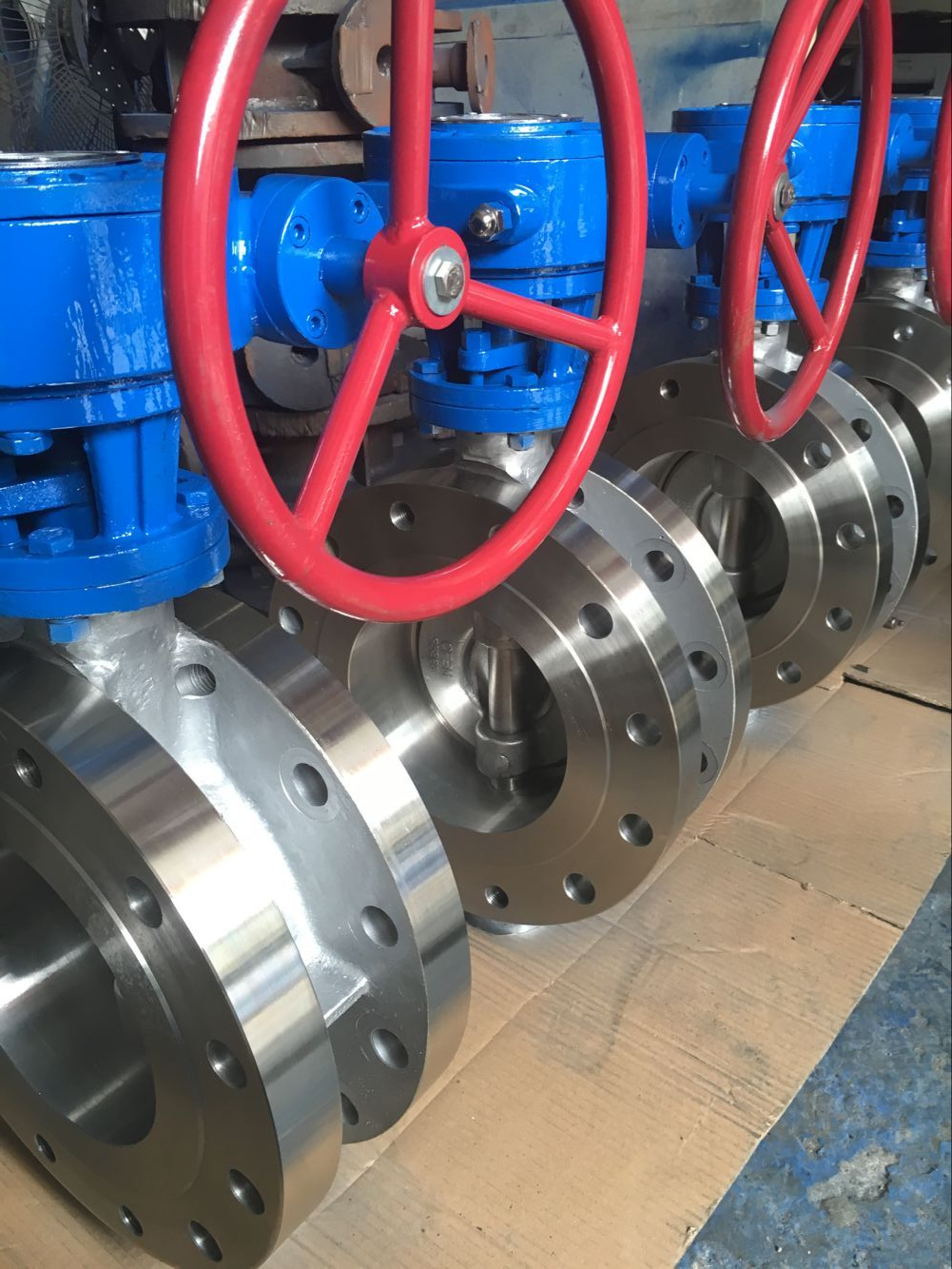

D343H硬密封不銹鋼蝶閥閥座密封圈由軟性T形密封環兩側多層不銹鋼片組成。閥板與閥座的密封面為斜圓錐結構，在閥板斜圓錐表面堆焊耐溫、耐蝕合金材料；固定在調節環壓板之間的彈簧與壓板上調節螺栓裝配一起的結構。這種結構有效地補償了軸套與閥體之間的公差帶及閥桿在介質壓力下的彈性變形，解決了閥門在雙向互換的介質輸送過程中存在的密封問題。D43H、D343H金屬硬密封不銹鋼蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。
D343H金屬硬密封不銹鋼蝶閥優點 1、硬密封不銹鋼蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能 2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點 3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長 4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小 5、金屬硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝 6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用 二、特點 1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。 2、閥體不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。 3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長． 4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。 5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。 6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。 三、主要技術參數 公稱通經DN（mm) 50～2000 公稱藥理PN（MPa) 0.6 1.0 1.6 2.5 密封試驗(MPa) 0.66 1.1 1.76 2.75 強度試驗(MPa) 0.9 1.5 2.4 3.75 適用溫度 碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃ 適用介質 水、空氣、天然氣、油品及弱腐蝕性流體 泄漏率 符合GB/T13927-92標準 驅動方式 蝸輪傳動、電動、氣動、液動 四、硬密封不銹鋼蝶閥主要零部件材料 零件名稱 材料 閥體 WCB、合金鋼、不銹鋼、QT450-10 蝶板 WCB、合金鋼、不銹鋼、QT450-10 閥軸 2Cr13不銹鋼、合金鋼 密封圈 不銹鋼圈 填料 柔性石墨 五、采用標準 制造標準 JB/T 8527-97 法蘭標準 GB9113-2000 結構長度標準 GB12221-89 檢驗標準 GB/T 13927-92 D343H硬密封不銹鋼蝶閥 性能參數 型號 D343H-10 D343H-16 D343H-25 D343H-40 D343H-10P D343H-16P D343H-25P D343H-40P D343H-10R D343H-16R D343H-25R D343H-40R 工作壓力（MPa） 1.0~4.0 適用溫度（℃） ≤425 ≤200 適用介質 水、油或非腐蝕性介質 硝酸類介質 醋酸類介質 材料 閥體、蝶板 WCB CF8/304 CF3M/316L 閥桿 2Cr13 304 316L 閥體密封面 堆焊 507 － － 蝶板密封面 304＋柔性石墨 304＋PTFE 填料 柔性石墨 PTFE
我公司引進能夠國外先進技術的基礎上，采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。硬密封不銹鋼蝶閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
